Подробная информация о продукте:
|
| Номер модели: | СИ300 | Сверля глубина: | 1100m (NQ) |
|---|---|---|---|
| Сверля диаметр: | BQ-HQ | ДЛИНА БУРИЛЬНОЙ ТРУБЫ: | 4.2м |
| Использование: | Геология и минеральное исследование | СВЕРЛЯ МЭТХОЛД: | Сверлить грязи |
| Максимальная скорость шпинделя: | 30-1050р/мин | Сила двигателя: | 48kw@1500rpm |
| НАСОС ГРЯЗИ: | БВ250/БВ160 | Сверля угол: | 90-75 |
| Высокий свет: | оборудование бурения керна диаманта,гидровлическая машина бурения керна |
||

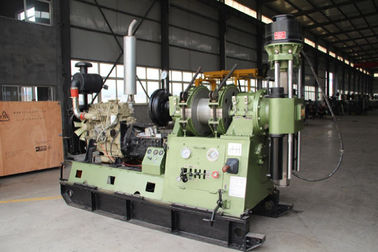

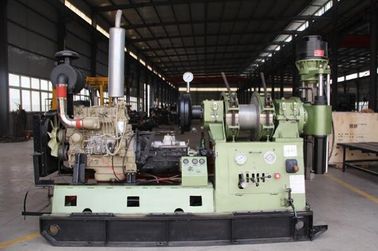

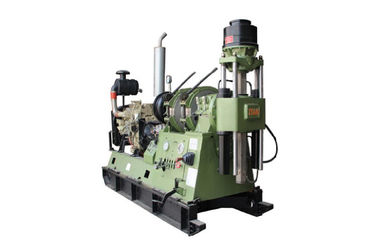

Снаряжение пустотелого сверла диаманта высокой эффективности для геологии/минерального бурения керна XY-44A исследования
Применение
Как тип буровая установка шпинделя, снаряжение пустотелого сверла XY-44A принимает в-образное долото или вольфрам-карбид - наклоненный бит выровнян с тормозом воды. Кормится с двойными цилиндрами которые путешествуют гораздо более длиной. Свое масло поставлено в 2 противоположных направлениях гидравлическим диском паука с гидравлическим замком. Оно широко использован в исследовании инженерной геологии, гидрологии хорошо сверля и основном инженерстве кучи (бурении керна, хорошо сверлить, куча сверля).
Одно извещение о вещи достойное. Снаряжение пустотелого сверла приняло новую технологию. Технологию можно использовать в многочисленных моделях, особенно на бурильной трубе большого диаметра. Эта технология довольно эффективна улучшить сверля эффективность.
Характеристики
1. Больше ранга скорости (8 рангов), разумного ряд скорости и высокая малая скорость промежутка времени вращающего момента. Максимальный вращающий момент до 3200 n•m (2358 lbf•ft). Снаряжение пустотелого сверла XY-44A приспособлено на бурении керна с исследованием tungalloy-carbid-наклоненным и диамантом масла так же, как инженерной геологии, гидрологией хорошо сверля и основным инженерством кучи.
2. С большим удостоверением личности 93mm шпинделя (3,66 дюйма), сверло кормится с двойными гидравлическими цилиндрами с много более длинноходовые до 600mm (23,62 дюйма). С сильной технологической приспособляемостьью, снаряжение можно приспособиться на много поле, особенно на сверлить шпинделя сверлильного станка большого диаметра, (верхняя часть вырезая сердцевина из) извлекая ядр с линией провода. Таким образом оно более эффективен в улучшать сверля эффективность с более менее небезупречным в отверстии.
3. С сильным наибольшим диаметром сверления для снаряжения пустотелого сверла, расклассифицированная сверля глубина приходит до, 000m (39,37 дюйма) с провод-линией вырезая сердцевина из шпинделем сверлильного станка 71mm (2,80 дюйма).
4. свет в весе, и в отлично спешивается способность, снаряжение можно разобрать в 10 частей легко; самый большой прибор в 300 kg (661,5 lb). Все сверло в 2150kg (4741 lb), ем можно двинуть легко особенно в горную область.
5. зажатый с весной Belleville и отпущенный с гидравлическим цилиндром, гидравлический цыпленок принят с центризовать собственной личности 3-челюстей. Внутри сильная и устойчивая зажимая сила.
6. Это снаряжение пустотелого сверла оборудовано с тормозом воды для устойчивый и ровный сверлить глубокой ямы.
7. поставляя масло с симплексным насосом с зубчатой передачей, легко для установки и деятельности; понизьте в энергопотреблении и в низкой температуре масла гидравлической системы; снаряжение пустотелого сверла точно в устойчивый сверлить. Рук-работаемый масляный насос можно положить в пользу поднять сверля инструменты в отверстии на двигателе силы не сумея работать.
8. С компактной текстурой и разумным планом, со всеми подвергли действию компонентами, который, и с не, который перекрыли одними, удобно для обслуживания.
9. С низким центром притяжения и длинным расстоянием до 460mm путешествовать (18,1 дюйма), снаряжение надежно и стабилизировано в высокоскоростной сверлить.
10. Легко получить, что знало условия в отверстии с измерителем вибраций муравья. В работая ручках, снаряжение можно эксплуатировать credibly и гибко.
11. Снаряжение бурения керна может работать устойчиво и безопасно в сверлить глубокой ямы
12. Путем работать с одиночными или двойными шестернями, низкое потребление энергии и низкой температуры масла гидравлической системы.
13. В случаях силы из заказа, масляный насос руки наматывая может быть использован для того чтобы поднять сверля инструменты.
14. Как для своей структуры, это снаряжение пустотелого сверла компактно и разумно.
15. Легко управлять условием отверстия с аппаратурой анти--вибрации длинной жизни
1. Емкость сверла
(1) бурение керна
| Разнообразия шпинделя сверлильного станка | Тип шпинделя сверлильного станка | Глубина сверла | |
| Плоский внутри и вне | Ф43×6mm (дюйм Ф1.69×0.24) | 1400 m (4592feet) | |
| Шпиндель сверлильного станка сделанный в Китае | Ф54×6 mm (дюйм Ф2.13×0.24) | 1000 m (3280feet) | |
| Ф67×6 mm (дюйм Ф2.64×0.24) | 830 m (2722feet) | ||
| Сгущенное внутреннее | Ф50×5.5 mm (дюйм Ф1.97×0.22) | 1300 m (4264feet) | |
| Ф60×6 mm (дюйм Ф2.36×0.24) | 950 m (3116feet) | ||
| Извлечение ядра с линией провода | Ф55.5×4.73mm (Ф2.19×0.19inch) | 1400 m (4592feet) | |
| Ф71×5 mm (дюйм Ф2.80×0.20) | 1000 m (3280feet) | ||
| Ф89×5 mm (дюйм Ф3.50×0.20) | 800 m (2624feet) | ||
| DCDMA (пустотелое сверло диаманта Ассоциация изготовителя) сделала шпиндель сверлильного станка |
Сгущенное внутреннее | BW | 1250 m (4100feet) |
| NW | 1000 m (3280feet) | ||
| HW | 660 m (2165feet) | ||
| Извлечение ядра с линией провода | BQ | 1400 m (4592feet) | |
| NQ | 1100 m (3608feet) | ||
| HQ | 750 m (2460feet) | ||
(2) сверлить колодца гидрогеологии
| Тип шпинделя сверлильного станка | Dia сверля отверстия. | Сверля глубина |
| 60mm (2,36 дюйма) (сгущенное наружного) | 200 mm (7,87 дюйма) | 800 m (2624 фута) |
| 73mm (2,87 дюйма) (сгущенное наружного) | 350 mm (13,78 дюйма) | 500 m (1640 футов) |
| 89mm (3,5 дюйма) (сгущенное наружного) | 500 mm (19,69 дюйма) | 300 m (984 фута) |
(3) сверлить кучи учреждения
Dia сверля отверстия. с 3,50 дюймов) наружным сгущенным шпинделем сверлильного станка 89 mm (.
Свободное образование: 1000 mm (39,37 дюйма)
Трудное образование: 600 mm (23,62 дюйма)
Сверля глубина: 100 m (328 футов)
2. сверля ангел: 0° ﹣ 360°
3. двигатель силы
Электромотор Y225S-4 37KW (49.62HP) 1480 r/min
Двигатель дизеля Deutz F6L 912 82KW (110HP) 1500 r/min
4. вращатель
Тип: Накормленныйся с двойным гидравлическим давлением цилиндров масла, вращая механически.
Удостоверение личности шпинделя: 93 mm (3,66 дюйма)
Скорость шпинделя:
| Скорость силы ENG (r/min) | 1480 (для бурения керна) |
| Положительная малая скорость (r/min) | 83, 152, 217, 316 |
| Положительный быстрый ход (r/min) | 254, 468, 667, 970 |
| Отрицательная скорость (r/min) | 67, 206 |
Максимальн Вращающий момент шпинделя: 3,2 KN·m (2358 lbf·ft)
Ход шпинделя: 600 mm (23,62 дюйма)
Максимальная поднимаясь сила шпинделя: 120 KN (26976 lbf)
Максимальн Толкать шпинделя: 90 KN (20232 lbf)
5. подъем снаряжения пустотелого сверла
Передача формы планетарная
Dia веревочки провода: 17,5 mm (0,69 дюйма) или 18,5 mm (0,73 дюйма)
Емкость барабанчика для веревочки (170 kg/mm2 соответствующих до 241839 lb/inch2):
(веревочка стального провода 17.5mm) 110m (360,8 фута)
(веревочка стального провода 18.5mm) 90m (295,2 фута)
Сила Max.Lifting (одиночная веревочка): 45 KN (10116 lbf)
Поднимаясь скорость веревочки провода
Скорость 1000r/min 0,47 силы английская, 0,86, 1,22, 1,78 4,00, 5,84 feet/s m/s (1,54, 2,82,)
Скорость 1500r/min 0,70 силы английская; 1,29; 1,84; 2,68 5,90, 8,79 feet/s m/s (2,30, 4,23,)
Скорость feet/s m/s 1700r/min 0,805, 1,485 силы английская, 2,12, 3,08 (2,64, 4,87, 6,95, 10,10)
6. муфта
Форма: Сухая одиночная муфта трением обломока
7. коробка передач
Форма: сползать коробку передач (4 скорости положительны и 1 отрицательное).
8. масляный насос
Форма: Одиночный насос с зубчатой передачей
Смещение: 32+12 Л/МИН (8.5+3.2 галлона США/минута)
Давление деятельности: 0-8 MPa (0-1160 psi)
Максимальн Давление: MPa 12 (1740 psi)
9. тормоз воды снаряжения пустотелого сверла
Работая скорость (r/min): 700-800
Скорость одиночной веревочки compensational: 3-8 m/s (9.84-26.2 feet/s)
Нагрузка одиночной веревочки compensational: 45 KN (10116 lbf)
10. рамка сверла
Форма сползая тип скидов (с сползать основание)
Ход сверла отсталый: 460 mm (18,11 дюйма)
11. размеры (L×W×H): 3030×1100×1890 mm (дюйм 119.3×43.3×74.4)
12. Вес сверла (без источника питания): около 2150 kg (4741 lb)
13. Максимальн Вес dischargeable прибора: 300 kg (662 lb)
Обслуживание
В нашем система обслуживаний после продажи, мы устанавливаем идеальную систему управления строго согласно серии ISO-9000, в этой системе, дата технологии и проблема разрешает решение и предупредительные меры будут обеспечены во сколько угодно поддерживать проект, все запасные части будут использованы в новых продуктах OEM со списком инструкций установки, паковать, инструкцией изготовителя, квалификацией и сертификатом гарантии.
Мы обеспечить «одно оборудование & один случай, бесконечное обслуживание, а именно обслуживаний после продажи начинаем от подтверждения заказа, последнего на срок пригодности оборудования.
