Подробная информация о продукте:
|
| Тип: | Снаряжение бурения керна | Наибольшая глубина укропа: | 1000M (BQ) |
|---|---|---|---|
| Диаметр отверстия: | BQ, NQ, HQ, PQ | Угол сверла: | 45°-90° |
| Максимальный Toque вращения: | 3700N.m | Применение: | Минирование |
| Двигатель: | Cummins 6CTA8.3-C180 | Вытяните назад емкость: | 30KN |
| Вес брутто: | 9300kg | Сила двигателя: | 145kw |
| Размер: | 5100×2200×2650mm | ||
| Высокий свет: | машина бурения керна,гидровлическая машина бурения керна |
||

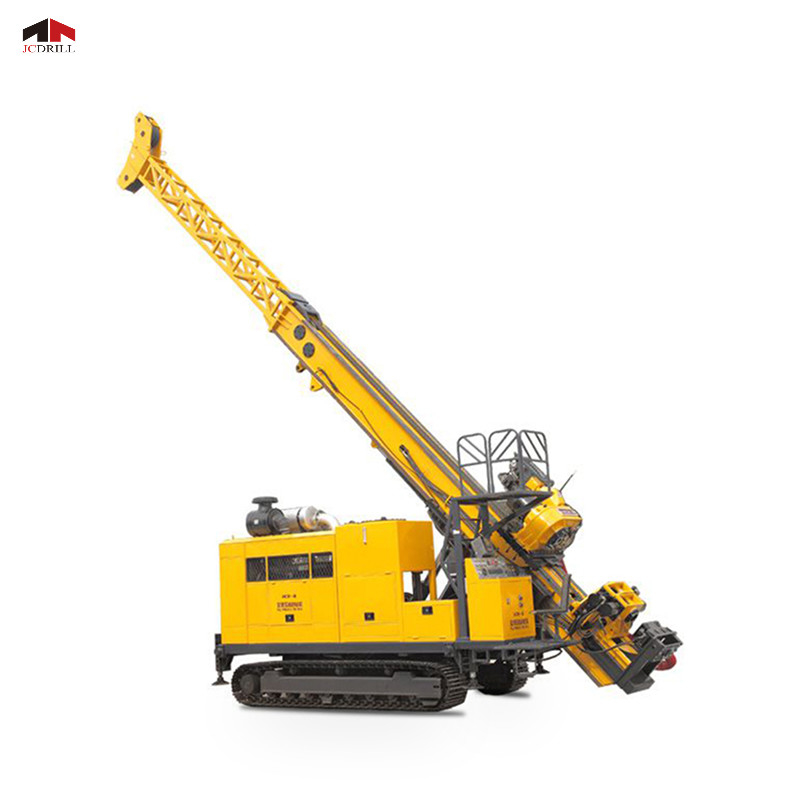

Полностью гидравлическое снаряжение пустотелого сверла диаманта установленное на скиде и трейлере Crawler
Применение
Гидравлическое снаряжение бурения керна JCD1000 полное гидравлического и вращателя приняло технологию провод-линии вырезая сердцевина из, доминантный тип снаряжение для твердых залежей полезных ископаемых ища в начатых графствах в мире. Также превращаясь направление сверля метода и буровое оборудование в типе China.This гидравлического геологохимического снаряжения сверла смогло заменить импортированные продукты.
Характеристики
Оно смогло быть приложено к исследованию и искать геологии, металлургии, угля, нефти, природного газа, грунтовых водов и других индустрий. Гидравлическое снаряжение бурения керна JCD1000 оборудовано с мотором серии управляя насосом. Питаться и подниматься вращателя управляются в структуре цилиндра сразу нажимая, с 11,5 фута) ходом 3.5m (. Вращение шпинделя управляется одним двигателем. Оно имеет 4 механических переноса ряда скоростей, и скорость смогла быть отрегулирована гидравлически с steeples изменяет. Гидравлическое геологохимическое снаряжение сверла просто в структуре. Светло и легко для переправления; рангоут имеет функции сползать и касающая земли; шпиндель поднялся и понизился с гидравлическим цилиндром; он смог быть сложен для перехода и перестановки. Отверстие шпинделя в большом диаметре.
Спецификация
| Двигатель дизеля гидравлического снаряжения бурения керна JCD1000 | Модель | Cummins 6BTA5.9-C180 (с турбонаддувом и вода обязанности охладила) |
| Смещение | 5.9L (1,56 галлона США) | |
| Сила | 132Kw (180HP) | |
| Расклассифицированный RPM (установка фабрики) | 2200rpm | |
| Наибольший диаметр сверления гидравлического геологохимического снаряжения сверла | Снаряжение бурения керна BQ гидравлическое | 1000m (3280feet) |
| Снаряжение бурения керна NQ гидравлическое | 700m (2296 футов) | |
| Снаряжение сверла HQ геологохимическое | 500m (1640 футов) | |
| Снаряжение сверла PQ гидравлическое геологохимическое | 300m (984 фута) | |
| Мотор вращения | Гидравлический создатель Мотор-переменной: SAUER-DANFOSS | |
| RPM | 4 Steeples переносов изменяют 0-1100 RPM | |
| Коэффициенты | 1-ое 2.652:1 4.519:1 4-ого 8.171:1 3-его 14.422:1 2-ого | |
| Снаряжение бурения керна бабки сверлильного станка JCD1000 гидравлическое | Главный консервооткрыватель | Делая поворот стиль, руководство сработал |
| Гидравлический цыпленок (PQ) | Гидравлически раскрытый, весна диска зажимая, нормально c закрывал тип осевую вместимость 222 400 n | |
| Снаряжение сверла Максимальн Вращающего момента гидравлическое геологохимическое | 3700 n·m (2727 lbf·ft) | |
| Диаметр владением | 121 mm (4,76 дюйма) | |
| Емкость Максимальн Lifting шпинделя | kN 150 (33720 lbf) | |
| Снаряжение бурения керна Максимальн Feeding Силы гидравлическое | kN 60 (13480 lbf) | |
| Насос аксиальнопоршневого переменного смещения гидронасоса Triplex для управлять вращателя, насос грязи ворота & выравнивать поднимают домкратом. С нагрузкой воспринимая систему. | Создатель: Насос DANFOSS 1-ого: 148LPM на насосе 31.5MPa 2-ое: 120LPM на насосе 28MPa 3-ее: 50 LPM на 16MPa | |
| Снаряжение бурения керна емкости JCD1000 гидравлическое | 310 l (82 галлона США) | |
| Поднимающ силу (одиночный провод) | 57kN (12814 lbf) (обнаженный барабанчик) | |
| Поднимающ скорость (одиночный провод) | 38-70m/min (обнаженный барабанчик) | |
| Снаряжение сверла подъема гидравлическое геологохимическое | Диаметр стального провода | 18 mm (0,71 дюйма) |
| Длина стального провода | 50 m (164 фута) | |
| Поднимающ силу (одиночный провод) | 1200 Kg (2646 lb) (обнаженный барабанчик) | |
| Поднимающ скорость (одиночный провод) | 60-90m/min (обнаженный барабанчик) | |
| Диаметр стального провода | 5,3 mm (0,2 дюйма) | |
| Длина стального провода | 1000 m (3280 футов) | |
| Высота рангоута | 9,6 m (31,49 фута) | |
| Рангоут регулируя угол | 0°-90° | |
| Сверля угол | 45º горизонтальное к 90ºvertical вниз | |
| Тяга питания | 15000kg (33075 lb) | |
| Рангоут | Тяга питания | 6000kg (13230 lb) |
| Тяга штанги | 3m или 6m (9.84feet или 19.68feet) | |
| Ход подачи | 3500 mm (137,80 дюйма) | |
| Ход смещения | 600 mm (23,62 дюйма) | |
| Тип | Плунжер Reciprocating насоса Triplex | |
| Насос грязи | Модель | BW160/10 |
| Ход | 70mm (2,76 дюйма) | |
| Давление разрядки | 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 psi) | |
| Зажимать объем | 55.5-110 mm (2.19-4.33 дюйма) до отверстие Ф154mm (6,06 дюйма) | |
| Вес (тип платформы) | 9300 Kg (20506 lb) | |
| Другие | Размеры (L×W×H) | 5100×2200×2650mm (дюйм 200×86.6×104.3) |
| Путь перехода | Crawler |
Шоу
Обслуживание
В нашем система обслуживаний после продажи, мы устанавливаем идеальную систему управления строго согласно серии ISO-9000, в этой системе, дата технологии и проблема разрешает решение и предупредительные меры будут обеспечены во сколько угодно поддерживать проект, все запасные части будут использованы в новых продуктах OEM со списком инструкций установки, паковать, инструкцией изготовителя, квалификацией и сертификатом гарантии.
Мы обеспечить «одно оборудование & один случай, бесконечное обслуживание, а именно обслуживаний после продажи начинаем от подтверждения заказа, последнего на срок пригодности оборудования.
