Подробная информация о продукте:
|
| Номер модели: | голова HQ каркаса стержня | Тип: | Двойной каркас стержня |
|---|---|---|---|
| Стандарт: | AQ BQ NQ Штаб-квартира PQ | Название продукта: | Собрание каркаса стержня |
| Применение: | Линия бурение керна провода | Цвет: | черный |
| Пакет: | Пакет деревянной коробки | Серия: | Линия серия провода DCDMA q |
| Вес: | 13.70kg | Diamters: | ДО РОЖДЕСТВА ХРИСТОВА серия ПК BC3 NC3 HC3 PC3 t NC HC |
| Длина: | 1.5m, 3m | ||
| Высокий свет: | каркас стержня hq api стандартный,поверхностный кабель сверля каркас стержня hq,промахнутое собрание каркаса стержня hq |
||
сверлить двойной трубки собрания api стандартный промахнутый минируя оборудует каркас стержня hq для поверхностный сверлить кабеля
>> Введение
Система кабеля вырезая сердцевина из включает собрание каркаса стержня и промахнутое собрание. Собрание каркаса стержня составлено группы автомобильной камеры и наружной группы трубки. Внутренние & наружные трубки имеют стандартную длину 1,5 метров и 3 метров.
Главное собрание обеспечивает: запирая на задвижку и делая поворот механизмы spearpoint для того чтобы позволить вводу и возвращению собрания автомобильной камеры, нося собрания позволить автомобильной камере остаться неподвижным и избежаться сверлить промежутка времени повреждения образца, индикаций давления жидкости работая и жидких модулирующих ламп.
Все главные собрания включают собрание отключенного клапана которое снабжает сигнал давления жидкости оператор сверла когда члены клапана обжаты, показывая полную или преграженную автомобильную камеру.

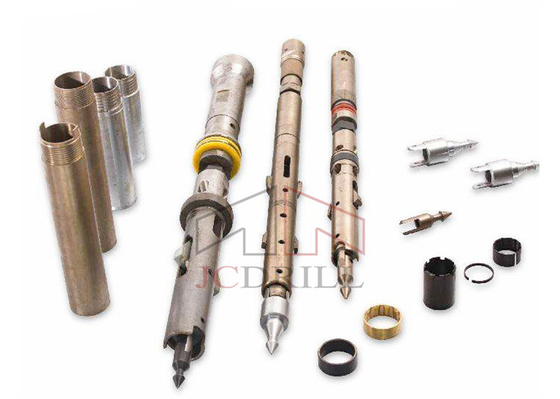

Собрание каркаса стержня составлено группы камеры шины и группы наружн-трубки. Группа камеры шины составлена: Главное собрание, автомобильная камера, случай Lifter ядра, Lifter ядра, кольцо стопа.
Группа камеры шины собирает колонку породы во время сверля процесса и независимый группы наружн-трубки. Группа наружн-трубки составлена остатка компонентов каркаса стержня:
Запирать соединение, переходная муфта, наружная трубка.
Группа наружн-трубки всегда остается на дне отверстия и расквартировывается группу камеры шины во время сверля процесса.
| ID# | Деталь | Описание | Блок | Вес (Kg) |
| AQ | ||||
| 1-11 | каркас стержня 3m | SZJ-AQ-3000 | Установите | 24,27 |
| 1-11 | каркас стержня 1.5m | SZJ-AQ-1500 | Установите | 15,29 |
| BQ | ||||
| 1-11 | каркас стержня 3m | SZJ-BQ-3000 | Установите | 40,45 |
| 1-11 | каркас стержня 1.5m | SZJ-BQ-1500 | Установите | 25,49 |
| NQ | ||||
| 1-11 | каркас стержня 3m | SZJ-NQ-3000 | Установите | 64,88 |
| 1-11 | каркас стержня 1.5m | SZJ-NQ-1500 | Установите | 47,31 |
| HQ | ||||
| 1-11 | каркас стержня 3m | SZJ-HQ-3000 | Установите | 98,30 |
| 1-11 | каркас стержня 1.5m | SZJ-HQ-1500 | Установите | 67,53 |
| PQ | ||||
| 1-11 | каркас стержня 3m | SZJ-PQ-3000 | Установите | 142,50 |
| 1-11 | каркас стержня 1.5m | SZJ-PQ-1500 | Установите | 100,29 |
| Двойная поверхность трубки | ||||
| Размер (поверхностное сверло исследования) | Метрическая система (mm) | Имперская система (внутри) | ||
| Диаметр отверстия | Диаметр ядра | Диаметр отверстия | Диаметр ядра | |
| BQ | 60 | 36,4 | 2,36 | 1,43 |
| NQ | 75,7 | 47,6 | 2,98 | 1,88 |
| HQ | 96,1 | 63,5 | 3,78 | 2,5 |
| PQ | 122,7 | 85 | 4,83 | 3,34 |
| Тройная поверхность трубки | ||||
| NQ3 | 75,7 | 45 | 2,98 | 1,78 |
| HQ3 | 96,1 | 61,1 | 3,78 | 2,41 |
| PQ3 | 122,7 | 83 | 4,83 | 3,27 |

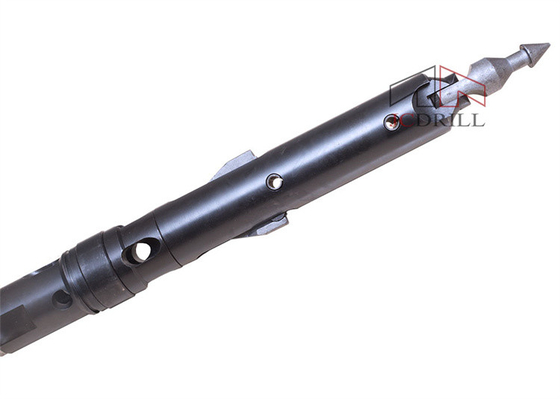

>> Диаграмма структуры главного собрания HQ
| ID# | Деталь | Decription | Блок | Вес (kg) |
| 1-29 | Главное собрание | HQ-TKZC | Установите | 18,90 |
| 1 | Острие | HQ-TK-LMT | ПК | 0,27 |
| 2 | Весна защелки | HQ-TK-DWTH | ПК | 0,01 |
| 3 | Остановочный штифт | HQ-TK-DWX | ПК | 0,02 |
| 4 | Основание пункта острия | HQ-TK-MTZ | ПК | 0,8 |
| 5 | Защелка втягивая случай | HQ-TK-HSG | ПК | 2,9 |
| 6 | Штырь весны | TXX-11*35 | ПК | 0,01 |
| 7 | Штырь весны (2) | TXX-12.7*70 | Группа | 0,08 |
| 8 | Болт | LS-M8*25 | ПК | 0,01 |
| 9 | Шайба | HQ-TK-DP | ПК | 0,2 |
| 10 | Пружина сжатия | HQ-TK-YSTH | ПК | 0,2 |
| 11 | Верхнее тело защелки | HQ-TK-TKJ | ПК | 2,2 |
| 12 | Связь (2) | HQ-TK-LJB | Пары | 0,12 |
| 13 | Защелка (2) | HQ-TK-TKB | Пары | 0,66 |
| 14 | Штырь весны | TXX-12.7*50 | ПК | 0,03 |
| 15 | Плечо посадки | HQ-TK-XGH | ПК | 0,15 |
| 16 | Клапан уплотнения | HQ-TK-MFF | ПК | 0,02 |
| 17 | Понизьте тело защелки | HQ-TK-XGJT | ПК | 2,3 |
| 18 | Подгаечник Stover | HQ-TK-TJLM | ПК | 0,25 |
| 19 | Шпиндель | HQ-TK-ZZ | ПК | 2,7 |
| 20A | Запорный клапан крепко | HQ-TK-FP | ПК | 0,05 |
| 20B | Нежность запорного клапана | HQ-TK-FP-H | ПК | 0,05 |
| 21 | Регулировать шайбу (2) | HQ-TK-JGD | Группа | 0,28 |
| 22 | Подшипник (2) | ZC-569306 | Группа | 0,35 |
| 23 | Толкните кольцо | HQ-TK-ZCHT | ПК | 0,25 |
| 24 | Втулка шпинделя | HQ-TK-ZCZ | ПК | 1,6 |
| 25 | Подшипник | ZC-51305 | ПК | 0,17 |
| 26 | Пружина сжатия | HQ-TK-ZZTH | ПК | 0,3 |
| 27 | Подгаечник | ZSLM-M24 | ПК | 0,1 |
| 28 | Собрание крышки автомобильной камеры | HQ-TK-NGJTZC | ПК | 3,07 |
| 28A | Крышка автомобильной камеры | HQ-TK-NGJT | ПК | 2,8 |
| 28B | Смажьте приспособление | ZYZ-M6*1 | ПК | 0,01 |
| 28C | Шарик (2) | GQ-22 | Группа | 0,08 |
| 28D | Тело задерживающего клапана | HQ-TK-FYG | ПК | 0,18 |

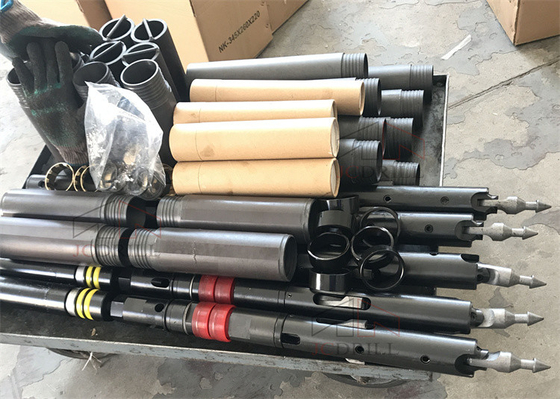

>> Пакет & пересылка
