Собрание каркаса стержня кабеля стандарта 1.5m головы Pq

Собрание каркаса стержня кабеля стандарта 1.5m головы Pq
Pq Head Standard 1.5m Wireline Core Barrel Assembly
Собрание каркаса стержня кабеля стандарта 1.5m головы Pq Собрание каркаса стержня кабеля стандарта 1.5m головы Pq Собрание каркаса стержня кабеля стандарта 1.5m головы Pq Собрание каркаса стержня кабеля стандарта 1.5m головы Pq Собрание каркаса стержня кабеля стандарта 1.5m головы Pq

Большие изображения :  Собрание каркаса стержня кабеля стандарта 1.5m головы Pq

Подробная информация о продукте:
Место происхождения: Хэбэй, Китай
Фирменное наименование: JCDRILL
Сертификация: ISO,CE
Оплата и доставка Условия:
Количество мин заказа: 1Set
Цена: Negotation
Время доставки: 15 Быть обсуженным
Условия оплаты: T/T, L/C, D/P, западное соединение, MoneyGram
Поставка способности: 2000 наборов/устанавливает в год

Собрание каркаса стержня кабеля стандарта 1.5m головы Pq

описание
Номер модели: голова каркаса стержня PQ Тип: Двойной каркас стержня
Стандарт: AQ BQ NQ Штаб-квартира PQ Название продукта: Собрание каркаса стержня
Применение: Линия бурение керна провода Цвет: черный
Пакет: Пакет деревянной коробки Серия: Линия серия провода DCDMA q
Вес: 13.70kg Diamters: ДО РОЖДЕСТВА ХРИСТОВА серия ПК BC3 NC3 HC3 PC3 t NC HC
Длина: 1.5m, 3m
Высокий свет:

каркас стержня кабеля pq главный

,

каркас стержня кабеля 1.5m

,

собрание бочонка сердечника головки pq



глубокие камни утеса хорошо продырявливают геологохимический каркас стержня кабеля оборудования бурения керна и расточки стандартный



Глубокие камни утеса хорошо продырявливают геологохимический каркас стержня кабеля оборудования бурения керна и расточки стандартный & Overshots Pq/hq/nq/bq
 >> Введение

Система кабеля вырезая сердцевина из включает собрание каркаса стержня и промахнутое собрание. Собрание каркаса стержня составлено группы автомобильной камеры и наружной группы трубки. Внутренние & наружные трубки имеют стандартную длину 1,5 метров и 3 метров.

Главное собрание обеспечивает: запирая на задвижку и делая поворот механизмы spearpoint для того чтобы позволить вводу и возвращению собрания автомобильной камеры, нося собрания позволить автомобильной камере остаться неподвижным и избежаться сверлить промежутка времени повреждения образца, индикаций давления жидкости работая и жидких модулирующих ламп.

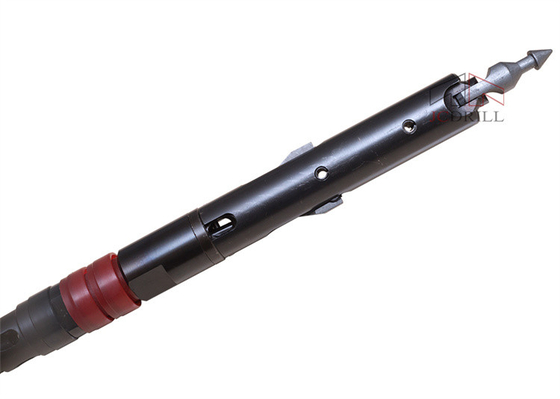

Собрание каркаса стержня кабеля стандарта 1.5m головы Pq 0


Все главные собрания включают собрание отключенного клапана которое снабжает сигнал давления жидкости оператор сверла когда члены клапана обжаты, показывая полную или преграженную автомобильную камеру.

Собрание каркаса стержня составлено группы камеры шины и группы наружн-трубки. Группа камеры шины составлена: Главное собрание, автомобильная камера, случай Lifter ядра, Lifter ядра, кольцо стопа.
Группа камеры шины собирает колонку породы во время сверля процесса и независимый группы наружн-трубки. Группа наружн-трубки составлена остатка компонентов каркаса стержня:

Запирать соединение, переходная муфта, наружная трубка.
Группа наружн-трубки всегда остается на дне отверстия и расквартировывается группу камеры шины во время сверля процесса.


ID# Деталь Описание Блок Вес (Kg)
AQ
1-11 каркас стержня 3m SZJ-AQ-3000 Установите 24,27
1-11 каркас стержня 1.5m SZJ-AQ-1500 Установите 15,29
BQ
1-11 каркас стержня 3m SZJ-BQ-3000 Установите 40,45
1-11 каркас стержня 1.5m SZJ-BQ-1500 Установите 25,49
NQ
1-11 каркас стержня 3m SZJ-NQ-3000 Установите 64,88
1-11 каркас стержня 1.5m SZJ-NQ-1500 Установите 47,31
HQ
1-11 каркас стержня 3m SZJ-HQ-3000 Установите 98,30
1-11 каркас стержня 1.5m SZJ-HQ-1500 Установите 67,53
PQ
1-11 каркас стержня 3m SZJ-PQ-3000 Установите 142,50
1-11 каркас стержня 1.5m SZJ-PQ-1500 Установите 100,29



Двойная поверхность трубки
Размер (поверхностное сверло исследования) Метрическая система (mm) Имперская система (внутри)
Диаметр отверстия Диаметр ядра Диаметр отверстия Диаметр ядра
BQ 60 36,4 2,36 1,43
NQ 75,7 47,6 2,98 1,88
HQ 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Тройная поверхность трубки
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Диаграмма структуры главного собрания PQ

ID# Деталь Decription Блок Вес (kg)
1-25 Главное собрание PQ-TKZC Установите 23,00
1 Острие PQ-TK-LMT ПК 1,68
2 Весна защелки PQ-TK-DWTH ПК 0,01
3 Остановочный штифт PQ-TK-DWX ПК 0,07
4 Основание пункта острия PQ-TK-MTZ ПК 1,89
5 Защелка втягивая случай PQ-TK-HSG ПК 3,42
6 Штырь весны TXX-18*55 ПК 0,05
7 Штырь весны (2) TXX-18*72 Группа 0,12
8 Весна защелки PQ-TK-ZH ПК 0,02
9 Защелка (2) PQ-TK-TKB Пары 0,66
10 Штырь весны (2) TXX-13*60 Группа 0,06
11 Штырь весны TXX-13*75 ПК 0,03
12 Основание защелки PQ-TK-TKZ ПК 0,24
13 Верхнее тело защелки PQ-TK-TKJ ПК 5,45
14 Плечо посадки PQ-TK-XGH ПК 0,39
15 Circlip KYDQ-85 ПК 0,02
16 Подгаечник Stover PQ-TK-TJLM ПК 0,53
17 Шпиндель PQ-TK-ZZ ПК 3,88
18A Запорный клапан крепко PQ-TK-FP ПК 0,1
18B Нежность запорного клапана PQ-TK-FP-H ПК 0,1
19 Регулировать шайбу (2) PQ-TK-JGD Группа 0,3
20A Подшипник ZC-52209 ПК 0,59
20B Внутреннее кольцо (2) PQ-TK-ZCNT Группа 0,34
21 Втулка шпинделя PQ-TK-ZCZ ПК 2,65
22 Подшипник ZC-51207 ПК 0,21
23 Пружина сжатия PQ-TK-ZZTH ПК 0,83
24 Подгаечник ZSLM-M30 ПК 0,25
25 Собрание крышки автомобильной камеры PQ-TK-NGJTZC ПК 5,54
25A Крышка автомобильной камеры PQ-TK-NGJT ПК 5,07
25B Смажьте приспособление ZYZ-M10*1 ПК 0,01
25C Шарик (2) GQ-22 ПК 0,04
25D Тело задерживающего клапана PQ-TK-FYG ПК 0,42


>> Пакет & пересылка

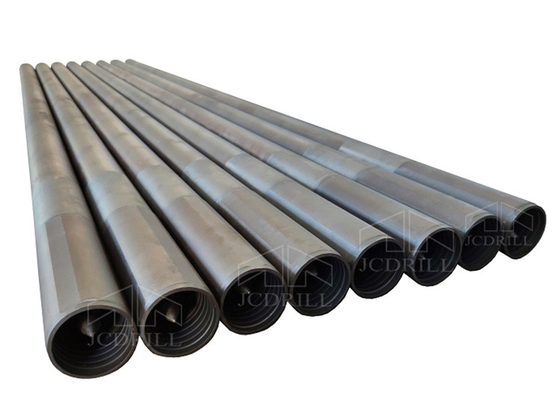

Собрание каркаса стержня кабеля стандарта 1.5m головы Pq 1

>> О нас


JCDRILL обеспечивают минирование потребителей высококачественное & сверля решения, мы всегда фокусируем на стратегическом зачатии «выживания качеством, развитием кредитом».



Мы specilized в исследовании, развитии и продукции буровой установки утеса взрывая, буровой установки водяной скважины, снаряжения бурения керна диаманта, буровой установки анкера, и относительных обслуживаний аксессуаров & сверлить. постоянн обеспечивайте профессиональные сверля решения для всех клиентов с нашей передовой технологией, превосходного оборудования, строгих испытывая середин и хорошая сеть сервиса, которая устанавливает наш бренд «JCDRILL» хорошее изображение рынка, теперь, мы продукты определяем 50% из внутреннего рынка и экспорт до больше чем 40 стран, и мы наградили ISO9001: 2000 в ноябре 2002.



С превосходной технологией и твердыми сервичными возможностями рынка, мы имеем и ядровую выходя на рынок систему и превосходная система поддержки обслуживания, которая помогает нам выиграть доверие клиентов и в стране и за рубежом, мы можем обеспечить потребителей буровой установки с высококачественным профессиональным решением компрессора воздуха и относительного послепродажного обслуживания также.
