Буровая установка дистанционного управления для отбора керна алмазным канатом в условиях вращательного бурения с промывкой, для геотехнических изысканий

Описание продукта:

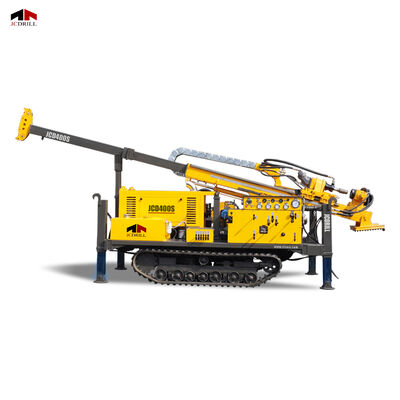

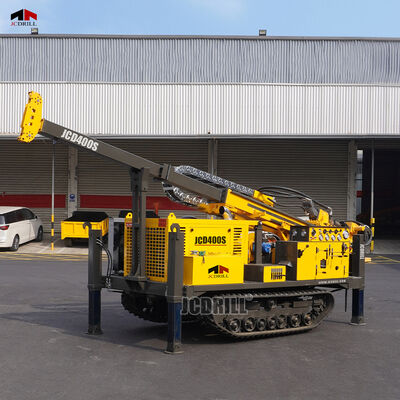

JCD400 является компактной и полностью гидравлической буровой установкой ядра, предназначенной для эффективного разведки минералов и геологических конструкций. Это особенно подходит для алмазного бурения с использованием методов проводной линии, таких как HTW, NTW и кстати. Эта буровая установка оснащена мощным дизельным двигателем с турбонаддувом Ючай, доставляющим 70 кВт при 2400 об / мин, обеспечивая стабильную и сильную мощность. Все функции бурения, включая подачу, вращение, подъем и зажим, гидравлически управляются, что значительно повышает эффективность эксплуатации и точности контроля.

Параметр:

Функции:

>> Полная гидравлическая система обеспечивает надежную передачу питания и плавную работу на протяжении всего процесса бурения. Работающий на двигателе с турбонаддувом с турбонаддувом 70 кВт, буровая установка обеспечивает стабильную производительность, подходящую для расширенных полевых работ.

>>С его наземной мачтой, поддерживающей 45 ° –90 ° углов бурения, JCD400 легко адаптируется как к вертикальным, так и к наклонным требованиям бурения. В буровой установке есть двойные режимы управления - управлять и удаленные, предлагая гибкую и более безопасную работу в ограниченных или сложных местах.

>>1900 -миллиметровый гидравлический ход подачи позволяет эффективному отбору ядра с меньшим количеством прерываний. Встроенный грязевой насос BW-100 обеспечивает регулируемый поток и давление, что делает буровую установку подходящей для глинистых, песка и мягких породов, используя циркуляцию суспензии.

>>Оснащенный системой подъема веревки 600 кг, буровая установка упрощает подъемные операции и сокращает вспомогательное время. Его сильная подвижность и способность восхождения на 40 °, в сочетании с компактным дизайном, делают его идеальным для прочного и дистанционного бурения.

Приложения:

1. Исследование минералов
Широко используется для исследования металлических минералов (например, золото, медь, свинец) и неметаллических минералов (например, графит, флуорит).

Обеспечивает непрерывные и неповрежденные образцы ядра для анализа оценки руды, структуры и распределения.

2. Геологические исследования и стратиграфические исследования
Высококачественные образцы основных ядер подтверждают изучение литологии, геологических структур, переломов и геохронологии, предлагая критические данные для научных исследований.

3. Разведка по угле и нефти и газу
Используется при бурении на ранней стадии для выявления толщины угольного шва, типов пород и структурных изменений.

Помогает в характеристике резервуара и оценке ресурсов.

4. Расследование подземных вод
Определяет глубину водоносного горизонта, литологию и условия подземных вод посредством выборки ядра и данных скважины.

5. Геотехническая обследование для инфраструктурных проектов
Применяется в расследовании площадки для плотин, туннелей, мостов, железных дорог и других крупных строительных проектов.

Предоставляет данные о стабильности фундамента, подземной структуре и механике пород.

6. Оценка экологических и геологических опасностей
Используется для отбора проб в загрязненных участках, мониторинга подземных вод или в районах, подверженных оползням, землетрясениям и т. Д.

Поддерживает оценку риска и планирование экологического восстановления.

Часто задаваемые вопросы:

Q1: Какой тип бурения предназначен для установки JCD400?
A1: JCD400 специально предназначен для бурения Diamond Core с использованием методов Corning Corning Corneline, таких как HTW, NTW и BTW.

Q2: Какова максимальная глубина бурения JCD400?
A2: буровая установка может достигать глубины бурения до 500 метров, используя размер BTW, 400 метров с NTW и 200 метров с HTW.

Q3: Какой двигатель поддерживает JCD400?
A3: Он оснащен дизельным двигателем с турбонаддувом мощностью 70 кВт от Ючай, работающим на 2400 об / мин, обеспечивая стабильную и надежную производительность.

Q4: Буровая установка полностью гидравлична?
A4: Да, все ключевые функции, такие как вращение, подача, подъем и демпфирование, являются гидравлически управляемыми, повышают эффективность эксплуатации и точность управления.

Q5: Что такое ход кормления и подъемная способность?
A5: буровая установка оснащена гидравлическим ударом гидравлического подачи 1900 мм, с максимальной способностью подтягивания 14 тонн и отдавливанием 7 тонн.

Q6: Какой тип углов бурения может поддержать мачту?

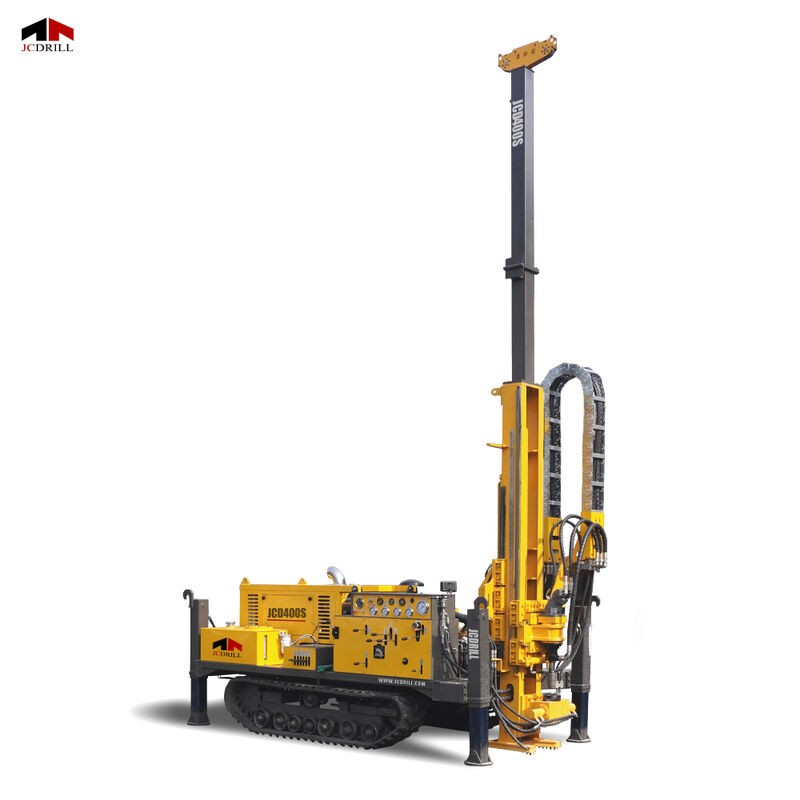

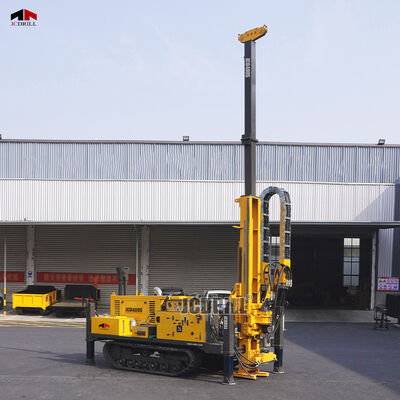

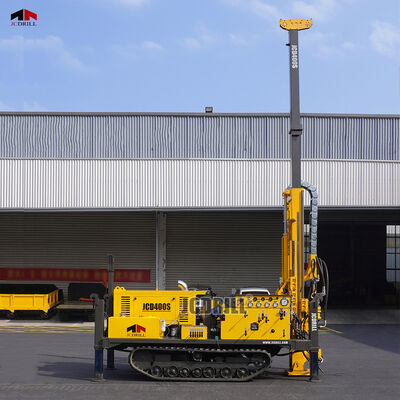

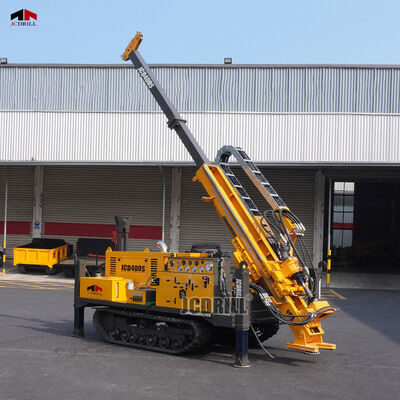

A6: Огромная мачта, нанесенная на землю, регулируется от 45 ° до 90 °, что делает ее подходящим как для вертикального, так и для наклонного бурения.

Q7: Поддерживает ли JCD400 удаленная операция?
A7: Да, он оснащен двойной системой управления - как ручным, так и с дистанционным управлением, предлагая гибкость и повышенную безопасность во время работы.

Q8: Насколько мобильна JCD400?
A8: Буровая установка может проходить до 3,5 км/ч и подниматься до 40 °, что делает ее очень мобильной и идеальной для бурных и удаленных сайтов.

Q9: Какой тип грязевого насоса интегрирован?
A9: буровая установка включает в себя грязевой насос BW-100, доставляющий до 100 л/мин потока и давление 7 МПа, подходящее для глины, песка и мягких скал.

Q10: Включена ли веревая система подъемника?
A10: Да, буровая установка поставляется с системой подъема веревки, оцененной в 600 кг, подъемной способности и 600 метров длины веревки, используемой для вспомогательных задач подъема.

Q11: Каковы размеры транспорта и общий вес?
A11: JCD400 имеет транспортный размер 4200 × 2050 × 2300 мм и весит 4,3 тонны, что делает его компактным и простым в развертывании.
