Описание продукции

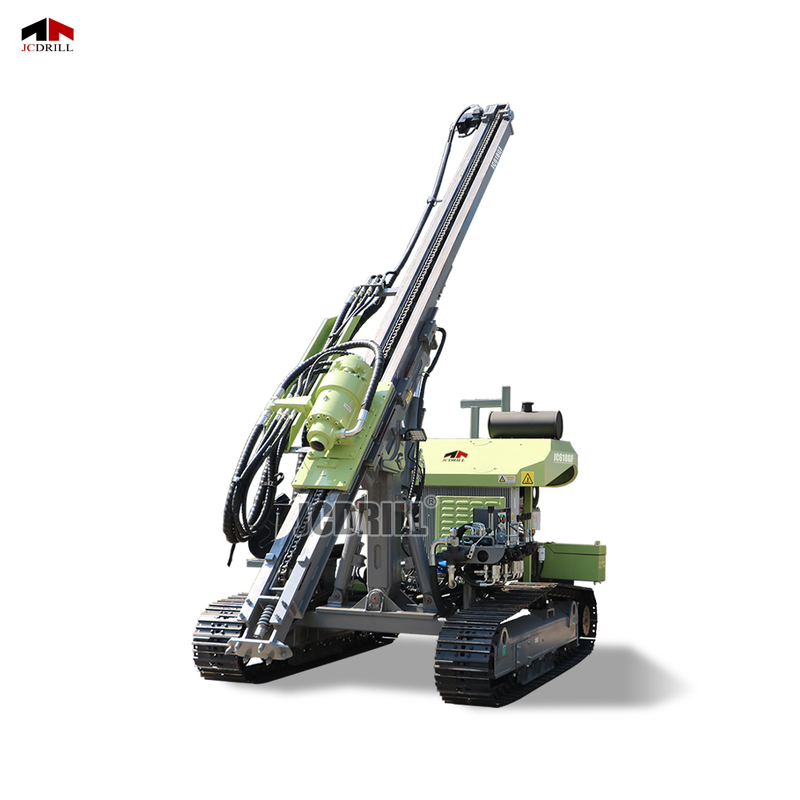

>> Разработанная для гибкого развертывания в различных условиях бурения, JC618GF представляет собой компактную, но мощную буровую установку для бурения скважин большого диаметра на малую глубину. Ее оптимизированная конструкция и высокая адаптивность делают ее идеальной для муниципального строительства, геотермального бурения, небольших карьеров и проектов фундаментов трубопроводов. JC618GF поддерживает широкий диапазон диаметров скважин от φ90 до φ400 мм, что делает ее универсальной для рыхлых слоев и смешанных пород. С максимальным крутящим моментом вращения 8000 Н·м и регулируемой скоростью вращения до 80 об/мин, она обеспечивает стабильный выходной крутящий момент для бурения скважин большого диаметра, сохраняя при этом контроль и точность. Система подачи использует механизм с приводом от двигателя с ходом подачи 3300 мм и удлинением 900 мм. Она обеспечивает усилие подачи 18 кН и усилие подъема 20 кН, обеспечивая плавное продвижение и втягивание штанг даже в условиях неустойчивого грунта. Основные движущиеся компоненты установки сконфигурированы для надежной работы с минимальной механической сложностью. Питаемая дизельным двигателем YUNNEI YN48GBZ мощностью 92 кВт, JC618GF обеспечивает надежную работу при сохранении топливной экономичности, поддерживаемая бортовым топливным баком объемом 100 литров. Она легко сочетается с внешними компрессорами, требующими давления 1,0-2,4 МПа и расхода воздуха 15-50 м³/мин, обеспечивая совместимость с широким спектром пневматических систем.
Диапазон диаметров скважин: 90-400 мм
Глубина скважины: 10 м
Вес всей машины составляет всего 5,2 тонны, а компактные размеры 6400×2200×2550 мм облегчают транспортировку. Скорость передвижения 0-2 км/ч, способность преодолевать подъемы 25° и дорожный просвет 380 мм обеспечивают JC618GF высокую проходимость и маневренность на ограниченных или пересеченных участках. С акцентом на эксплуатационную эффективность, долговечность и гибкость бурения скважин большого диаметра.

Параметры

Спецификации

Пульт управления: Централизованная система управления, расположенная сзади, обеспечивает оптимизированную работу. Оптимизированная компоновка улучшает обзор и доступ для оператора, обеспечивая плавный рабочий процесс в ограниченных условиях рабочей среды.

• Система питания: Оснащен двигателем Yunnei YN48GBZ мощностью 92 кВт, обеспечивающим стабильную работу. С потреблением воздуха до 50 м³/мин и диапазоном давления от 1,0 до 2,4 МПа, он легко адаптируется к широкому спектру потребностей бурения DTH.
• Система вращения и подачи: Высокомоментная головка вращения обеспечивает до 8000 Н·м при переменной скорости до 80 об/мин. Система подачи с приводом от двигателя имеет ход 3300 мм и усилие подачи 18 кН, обеспечивая надежное проникновение в мягкие и средние породы.
• Мобильность и конструкция: Компактная конструкция весом 5,2 т и дорожным просветом 380 мм обеспечивает маневренность на пересеченной местности. Гусеничный привод обеспечивает скорость передвижения 2 км/ч и способность преодолевать подъемы 25°.
• Буровые возможности: Поддерживает диаметр скважин φ90-400 мм с двумя вариантами диаметра штанг (φ76 / φ89), обеспечивая гибкую адаптацию к различным буровым задачам при строительстве фундаментов или неглубоких водяных скважин.
• Применение

Муниципальное строительство и фундаменты трубопроводов

В1: Для каких буровых работ подходит JC618GF?

мини-буровая установка для буровзрывных работ
