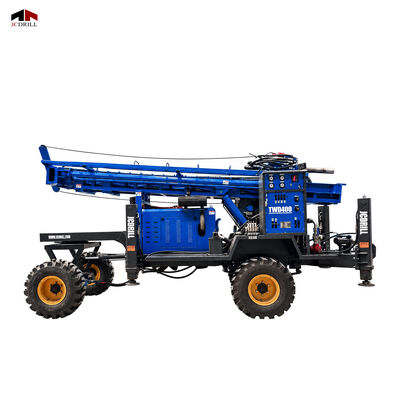

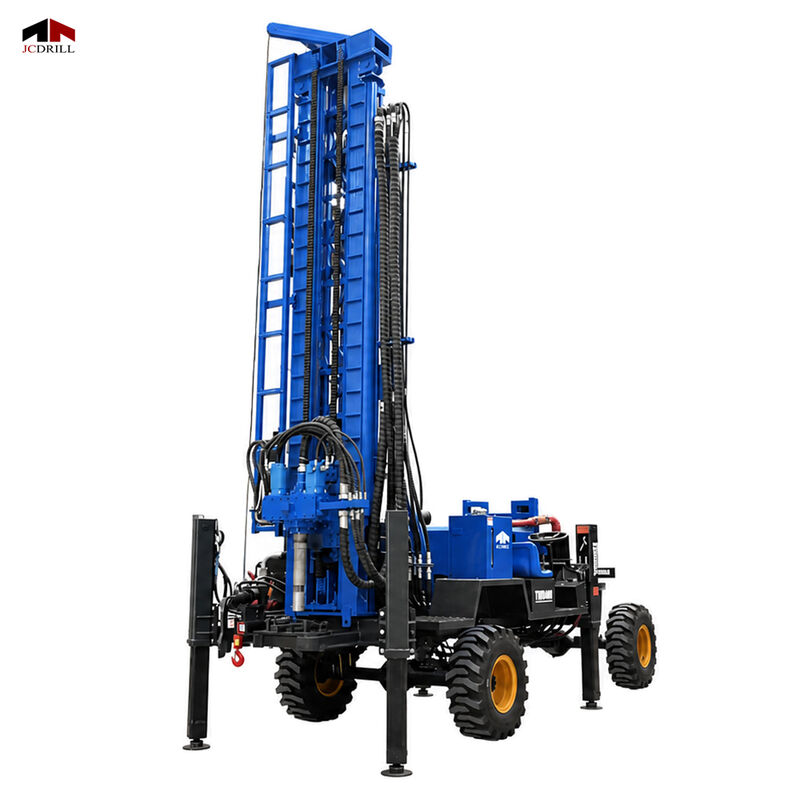

TWD400 400M Гидравлическая буровая установка для сверления скважин с водой

Наименование марки:	JCDRILL
Номер модели:	400 тайваньских долларов
МОК:	1 комплект
Цена:	45000-55000 USD
Условия оплаты:	Л/К, Т/Т
Способность к поставкам:	500 SET/ГОД

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

ISO,CE

Тип перемещения:

прицепы

Глубина бурения:

0-400m

Диаграмма бурения:

105-450mm

Метод бурения:

DTH & Mud Drilling

Система сверла:

Гидравлический

Крутящий момент вращения:

6900-9000 Н.м.

Бурная труба Диа:

89/102/114 мм

Длина тренировочной трубы:

3000 мм

Ход корма:

3400 мм

Подъемная сила:

20ton

Мощность двигателя:

93 кВт

Грязный насос:

BW450 (опционально)

Упаковывая детали:

Обнаженный пакет

Поставка способности:

500 SET/ГОД

Выделить:

Гидравлическая буровая установка для водяных скважин 400 м

буровая установка с гидроударником DTH на прицепе

буровая установка для бурения водяных скважин

Описание продукта

Буровая установка для бурения водяных скважин TWD400 400M

Высокоэффективная, многофункциональная, полностью гидравлическая буровая установка, разработанная для бурения водяных скважин, геотермальных скважин и геологической разведки на глубину до 400 метров.

Ключевые особенности

Двойная технология бурения – максимальная универсальность

Бурение молотом с погружным пневмоударником: Бурение с использованием сжатого воздуха в скальных породах с эффективностью в 10 раз выше, чем при традиционном роторном бурении
Бурение с промывкой: Стабильное бурение в мягких породах с отличной защитой стенок скважины
Всеформатная способность: Эффективно бурит глину, песок, гравий, мягкие породы, полутвердые породы и твердые породы

Полностью гидравлическое управление – простое и эффективное управление

Централизованная панель управления: Управление всеми функциями одним оператором
Быстрые циклы бурения: Максимальная скорость подачи 60 м/мин, скорость подъема 30 м/мин
Быстрая установка: Установка и демонтаж за 15 минут с помощью гидравлических опор
Точное управление: Бесступенчатая регулировка скорости и крутящего момента

Мощная производительность – способность бурения глубоких скважин

Двигатель YUCHAI мощностью 93 кВт: Надежный 4-цилиндровый водоохлаждаемый дизельный двигатель
Высокомоментная вращающаяся головка: Крутящий момент 6 900–9 000 Нм с двухступенчатой регулировкой
Номинальная глубина бурения 400 метров: Тяговое усилие 20 тонн
Насос большого расхода: Высоконапорный плунжерный насос

Прицепная конструкция – превосходная мобильность

Полностью интегрированное шасси: Разборка для транспортировки не требуется
Дорожные габариты: Соответствует правилам дорожного движения
Глобальное развертывание: Компактная площадь для удаленных мест

Технические характеристики

Параметры бурения

Параметр	Единица измерения	TWD400
Буримые геологические формации	--	Все типы
Тип бурения	--	Пневмоударник и промывка
Диаметр скважины	мм	Φ90 – Φ450
Глубина скважины	м	400
Крутящий момент вращения	Нм	6 900 - 9 000
Скорость вращения	об/мин	70 - 140
Макс. тяговое усилие	т	20

Двигатель

Параметр	Значение
Тип	4-цилиндровый, водяное охлаждение
Марка	YUCHAI
Номинальная мощность	93 кВт

Габариты и вес

Параметр	Единица измерения	Значение
Собственный вес	кг	6 200
Транспортные габариты	мм	6 200 × 2 150 × 2 550
Дорожный просвет	мм	305

Применение

Сельскохозяйственное и муниципальное водоснабжение

Ирригационные скважины: глубина 100-300 метров для водоснабжения фермерских хозяйств
Водоснабжение сельских населенных пунктов: скважины питьевой воды для деревень и поселков
Промышленное водоснабжение: скважины для самообеспечения заводов

Развитие геотермальной энергетики

Скважины для тепловых насосов с грунтовым источником: глубина 150-300 метров
Низкотемпературная геотермальная энергия: системы отопления/охлаждения жилых домов
Разведка горячих источников: разработка ресурсов термальных вод

Геологическая разведка и изыскания

Разведка полезных ископаемых: отбор керна и исследования
Инженерно-геологические изыскания: исследование оснований
Гидрогеологические изыскания: испытания водоносных горизонтов

Мониторинг и ремедиация окружающей среды

Наблюдательные скважины для мониторинга грунтовых вод: соблюдение экологических норм
Исследование загрязненных участков: отбор проб почвы и грунтовых вод
Водопонижающие скважины: водопонижение на строительных площадках

Часто задаваемые вопросы

Какова фактическая глубина бурения TWD400?

TWD400 имеет максимальную расчетную глубину бурения 400 метров при оптимальных условиях. Фактическая достижимая глубина зависит от характеристик формации.

Тип формации	Достижимая глубина
Мягкие формации (глина, песок, гравий)	300 - 400 м
Полутвердые породы	200 - 300 м
Твердые скальные формации	150 - 250 м

Как выбрать между бурением молотом с погружным пневмоударником и бурением с промывкой?

Выбор зависит от типа формации и требований проекта.

Бурение с промывкой – лучше всего подходит для:

Глинистые, суглинистые, песчаные и гравийные формации
Неуплотненные и мягкие формации
Ситуации, требующие отличной стабильности стенок скважины

Бурение молотом с погружным пневмоударником – лучше всего подходит для:

Полутвердые и твердые скальные формации
Требуется более высокая скорость проникновения (до 10 раз быстрее, чем при бурении с промывкой)
Формации, где циркуляция промывочной жидкости затруднена

Преимущество двойного режима: TWD400 может переключаться между методами в ходе одного проекта при изменении формаций, обеспечивая максимальную гибкость.

Сколько операторов необходимо для работы TWD400?

Централизованная гидравлическая система управления TWD400 позволяет осуществлять бурение одним оператором, что значительно снижает затраты на рабочую силу.

Роль	Персонал	Обязанности
Основной оператор	1	Управление панелью управления, управление процессом бурения
Помощники	1-2	Обработка бурильных труб, установка обсадных колонн, управление промывкой
Общий экипаж	2-3	по сравнению с 4-6 для традиционных установок

Каково время доставки?

Конфигурация	Срок поставки
Стандартная конфигурация	7 - 15 дней
Индивидуальная конфигурация	30 - 45 дней
Аксессуары и запасные части	3 - 7 дней
